Składanie rysunków technicznych

Na tej stronie znajdziesz odpowiedzi między innymi na pytania:

• jak składać rysunki techniczne do teczek i kopert?
• jak się składa rysunek techniczny do skoroszytu?
• w jaki sposób złożyć rysunek techniczny, aby wpiąć go z listwą?
• Jak złożyć rysunek techiniczny, aby włożyć go do ofertówki?
• jakie są wymiary formatów papieru a0 a2 a3 a4 a5 a6 b0 b1 b2 b3 b4 b5 b6 c0 c1 c2 c3 c4 c5 c6?

DRUK I OPRAWY PRAC DYPLOMOWYCH, INŻYNIERSKICH, MAGISTERSKICH, DOKTORSKICH - OPRAWY różne - OPRAWY TWARDE Z TŁOCZENIAMI (ZŁOCENIEM) również INDYWIDUALNE z HERBAMI LOGAMI UCZELNI, nazwą uczelni, imieniem i nazwiskiem publikującego

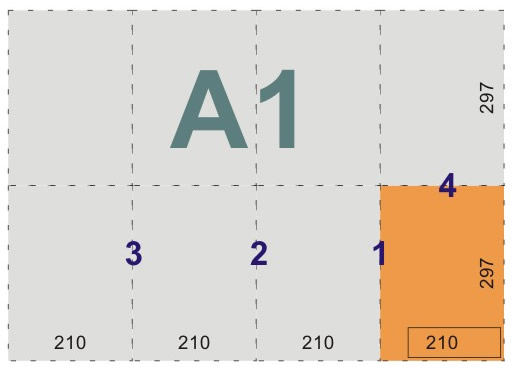

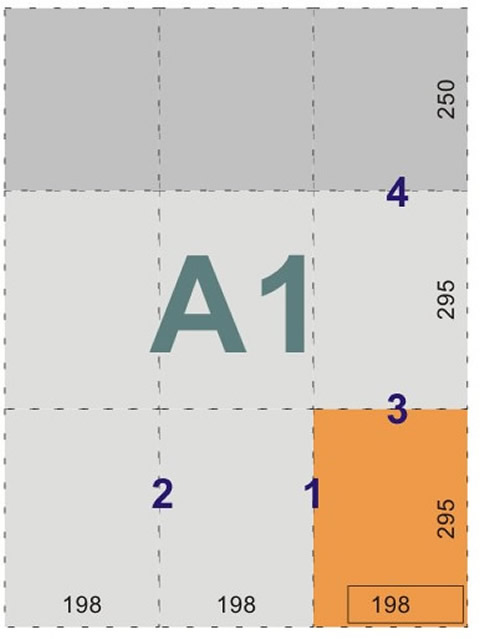

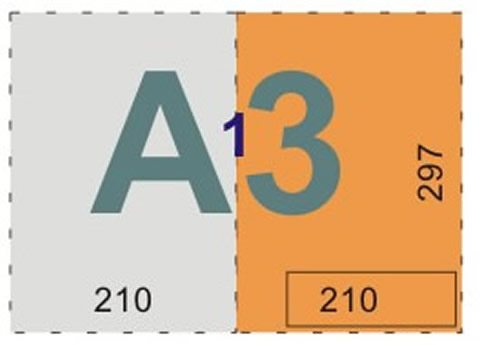

Składanie rysunków do teczek i kopert

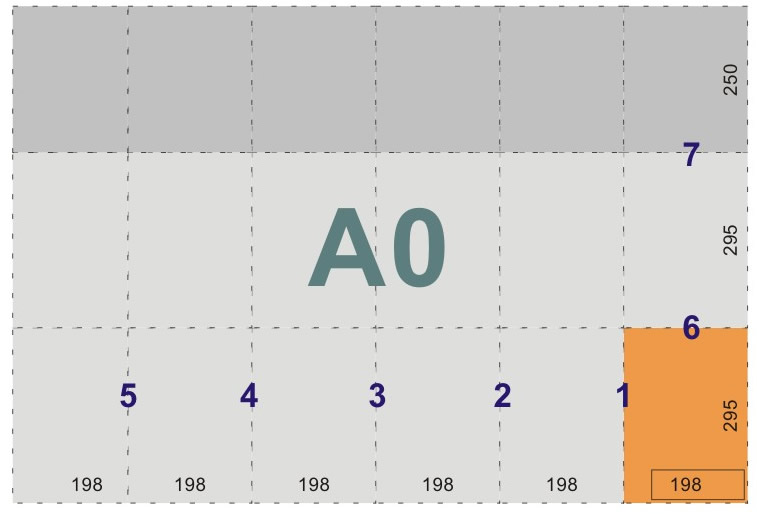

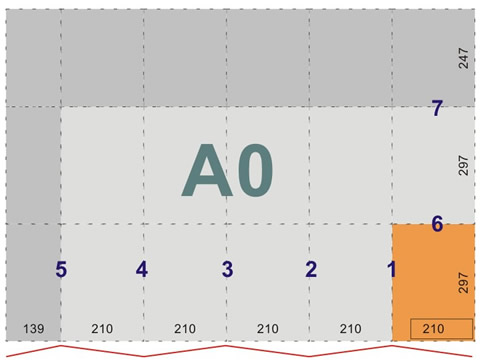

• składanie rysunków o wymiarach formatu a0 do teczek i kopert

• składanie rysunków o wymiarach formatu a1 do teczek i kopert

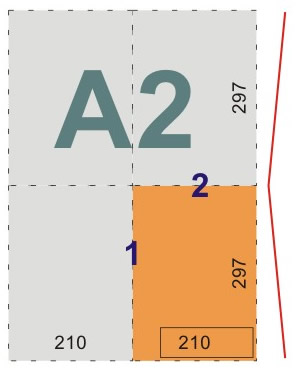

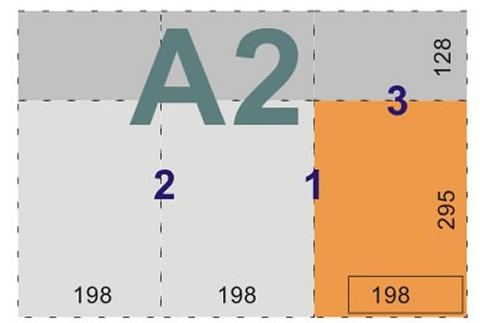

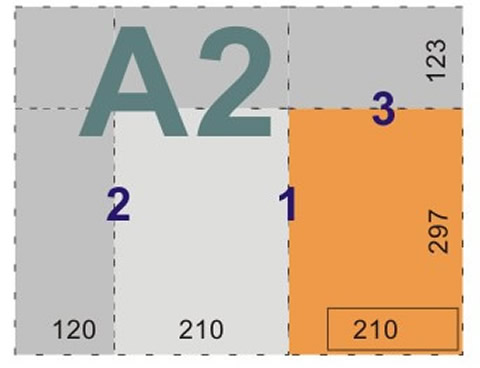

• składanie rysunków o wymiarach formatu a2 do teczek i kopert

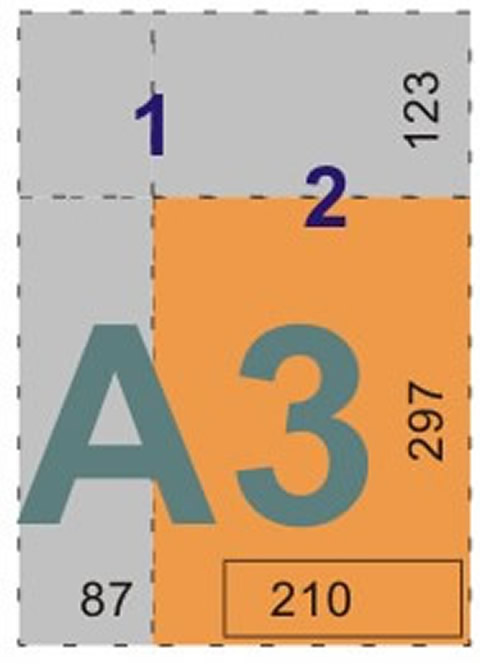

• składanie rysunków o wymiarach formatu a3 do teczek i kopert

Ślubne stemple lakowe, suche pieczęcie, zaproszenia, dyplomy, grawer

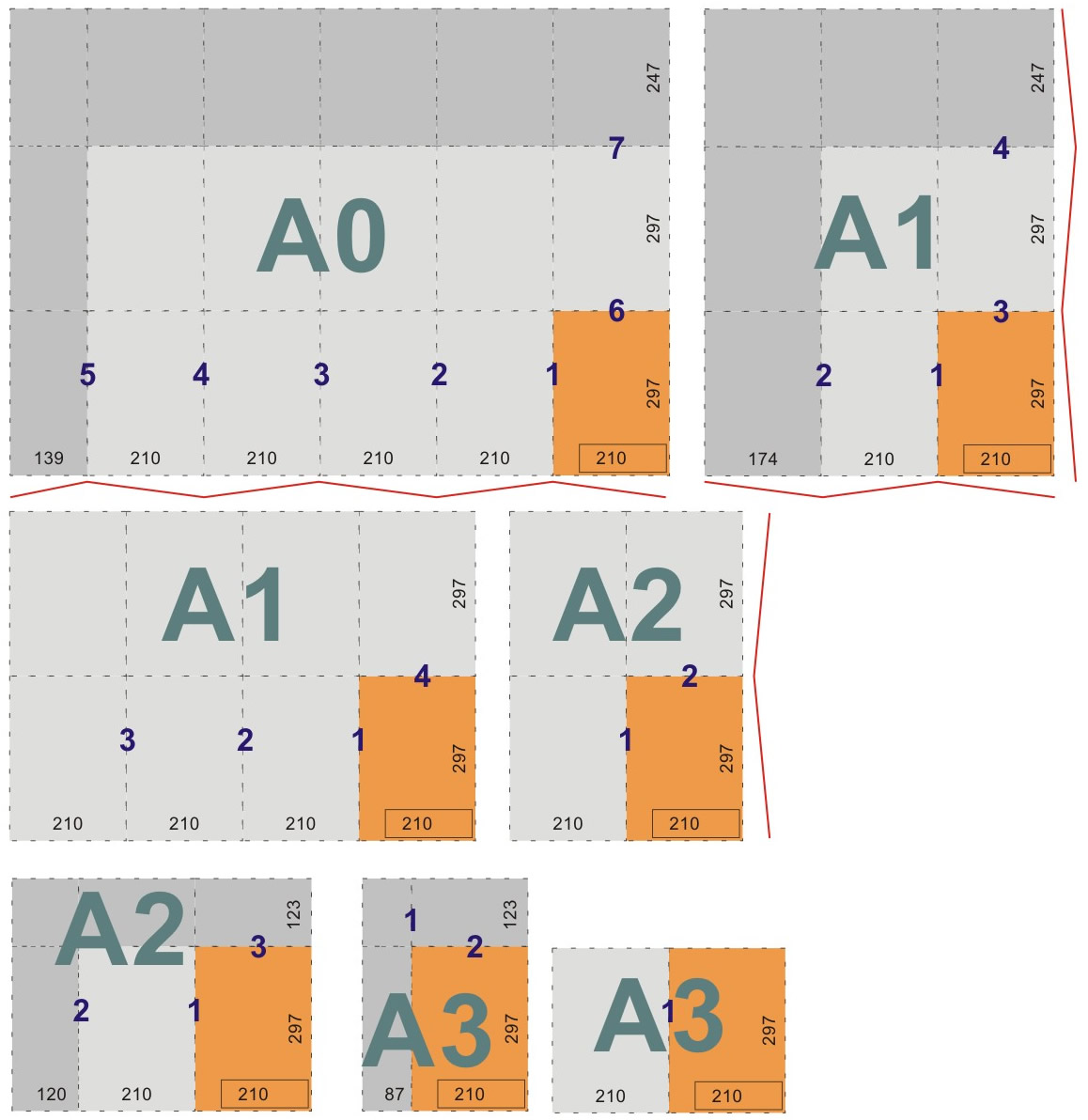

Składanie rysunków technicznych do chowania w teczkach (większych od A4) lub kopertach C4 i B4:

Rysunek np. B0 składamy analogicznie jak A0 tyle tylko, że:

• poziom dzielimy przez 210 + reszta
• pion przez 297 plus reszta. B0=1000x1414

Przykład:

• Poziomo - 1414/210 = 6 A4 plus reszta 154
• Pionowo - 1000/297 = 2 A4 plus reszta 109

FORMATY PAPIERU
Rysunki z ramką a więc powyżej A0 należy sobie odpowiednio przeliczyć.

TABLICZKI, SZYLDY, TABLICZKI IMIENNE, GRAWEROWANIE, IDENTYFIKATORY, PIECZĄTKI

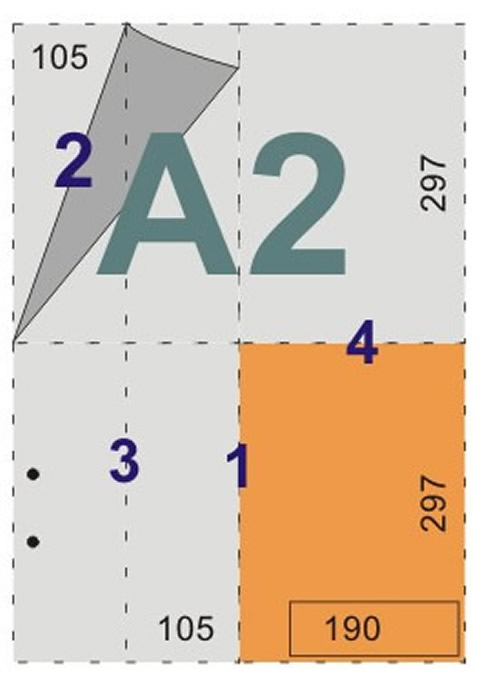

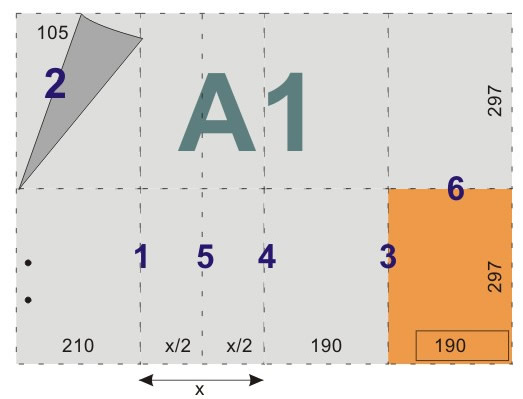

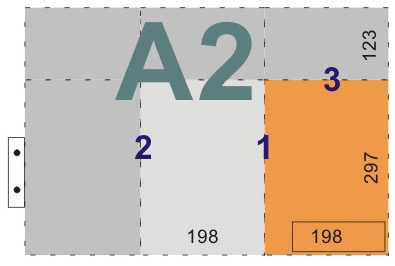

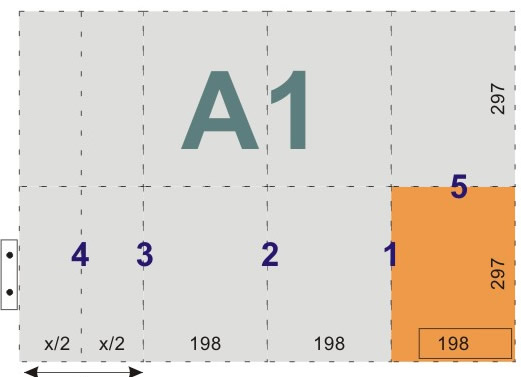

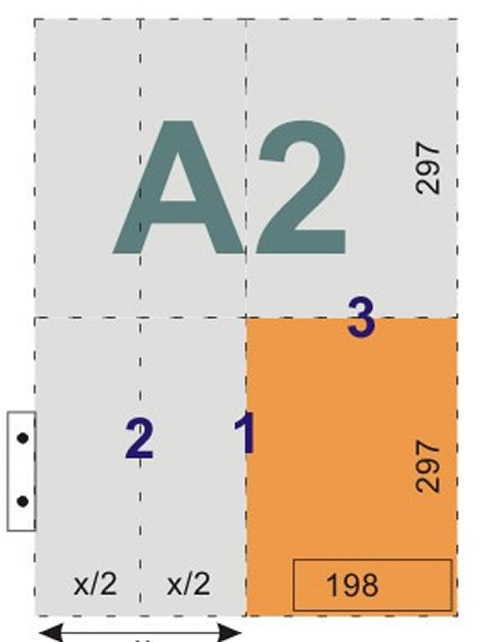

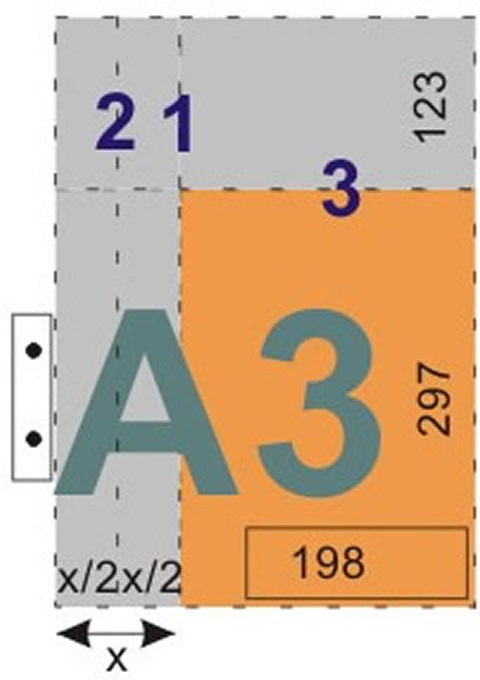

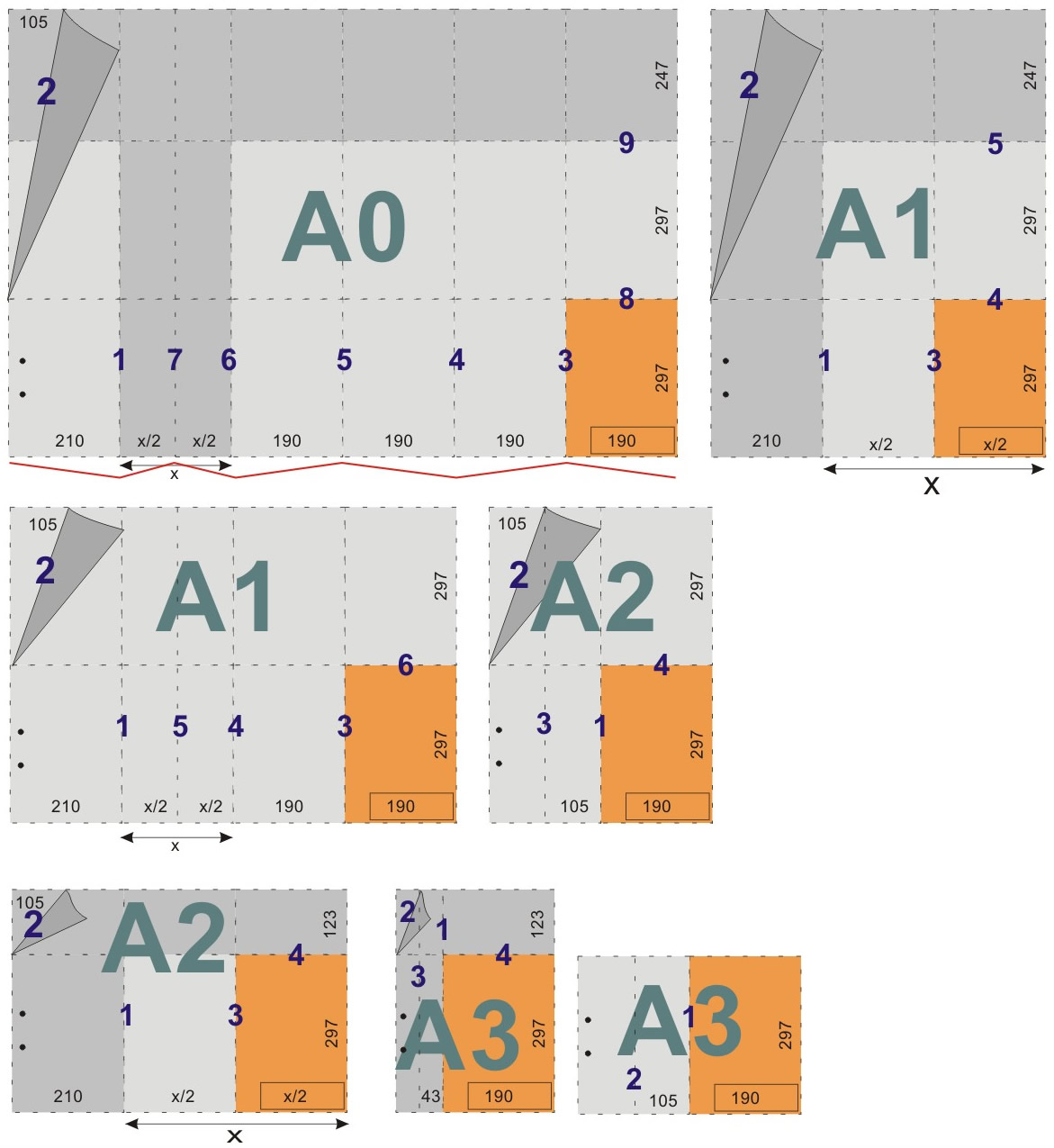

Składanie rysunków do skoroszytów

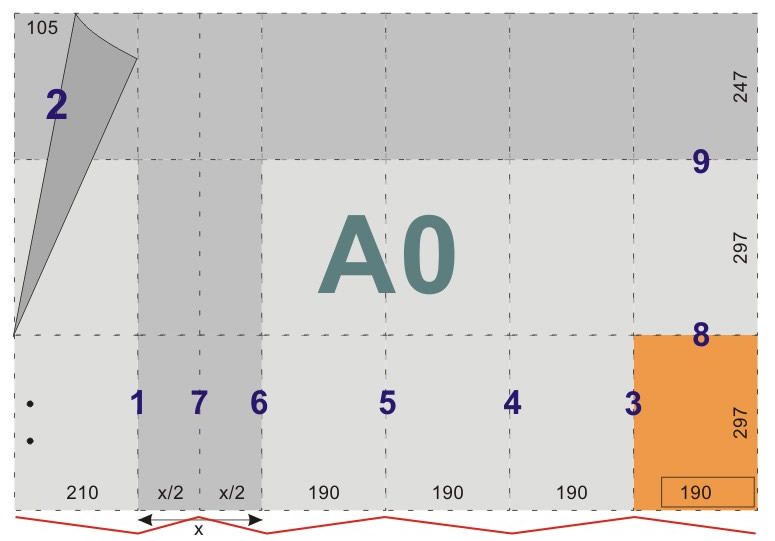

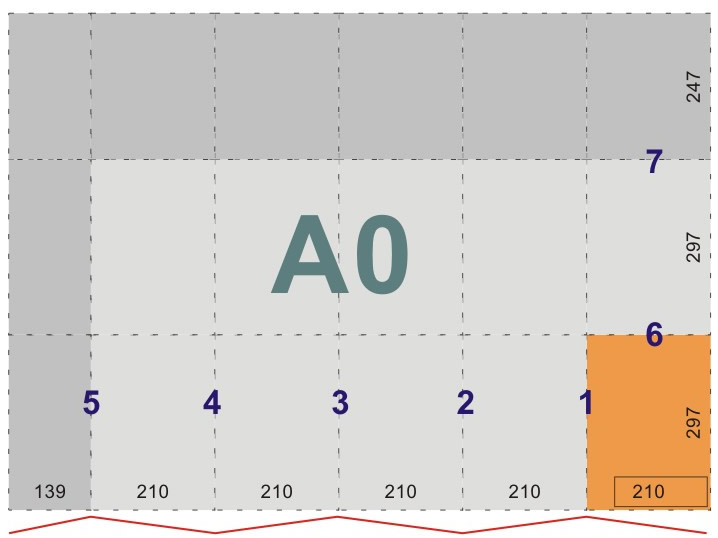

• składanie rysunków o wymiarach formatu a0 do skoroszytów

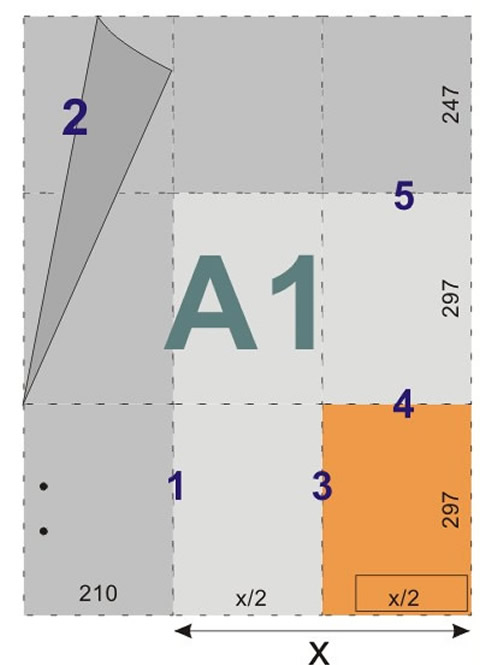

• składanie rysunków o wymiarach formatu a1 do skoroszytów

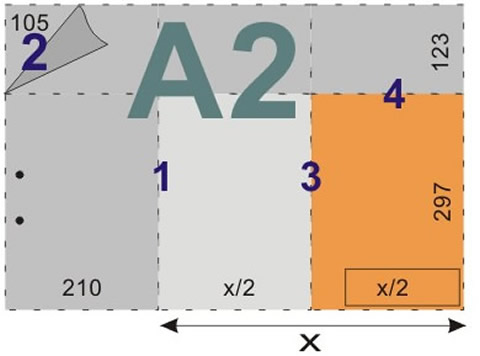

• składanie rysunków o wymiarach formatu a2 do skoroszytów

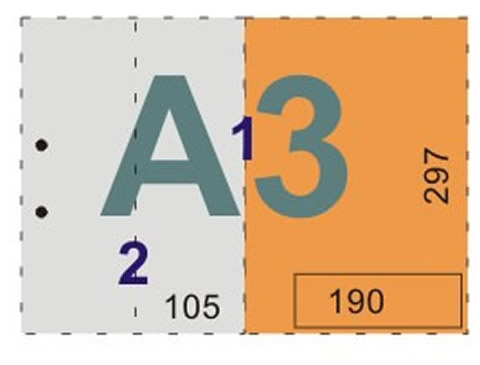

• składanie rysunków o wymiarach formatu a3 do skoroszytów

Składanie rysunków do wpinania do skoroszytów, lub zeszytów przy pomocy specjalnych samoprzylepnych wpinek dostępnych w firmie PolGer.

Rysunki z ramką a więc powyżej A0 należy sobie odpowiednio przeliczyć.

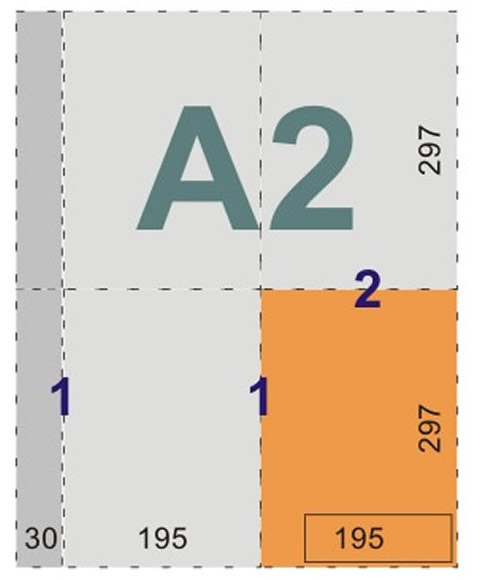

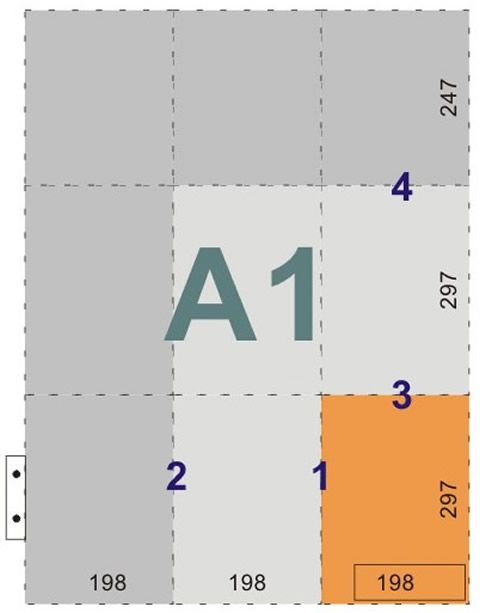

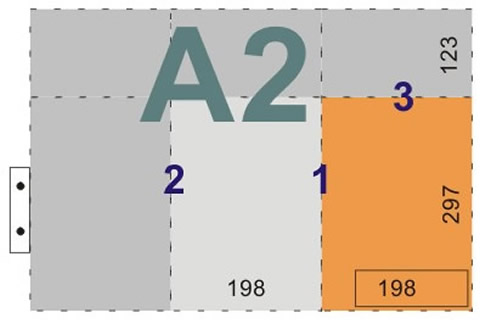

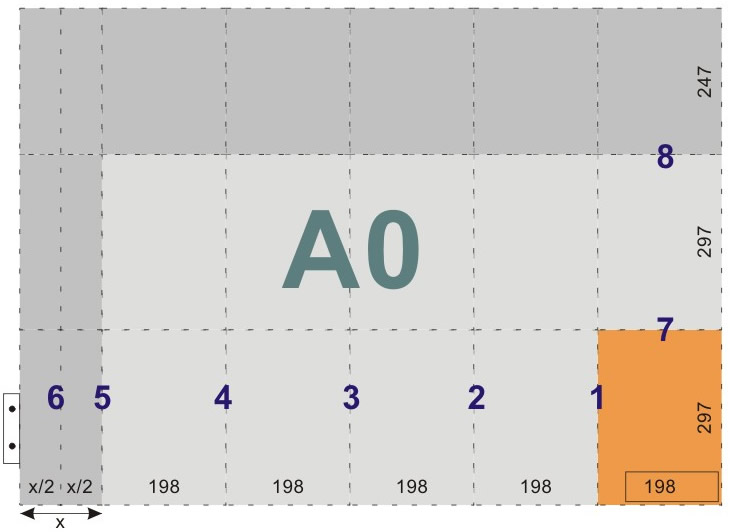

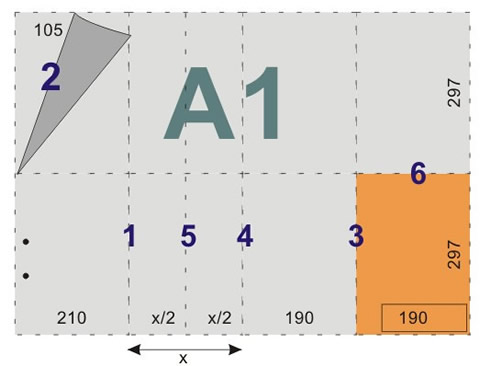

Składanie rysunków do wpinania z listwą

• składanie rysunków o wymiarach formatu a0 do wpinania z listwą

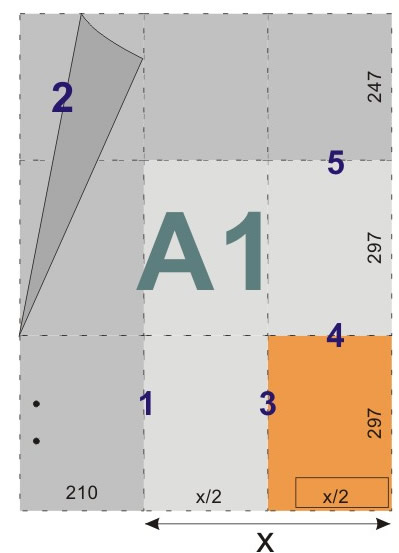

• składanie rysunków o wymiarach formatu a1 do wpinania z listwą

• składanie rysunków o wymiarach formatu a2 do wpinania z listwą

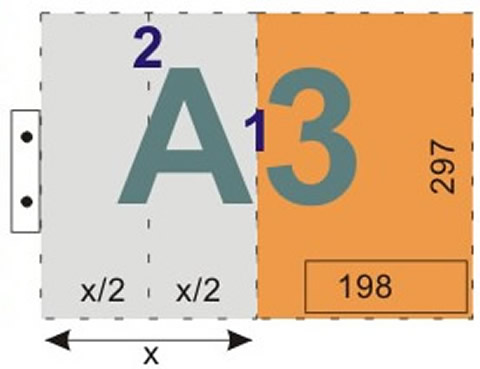

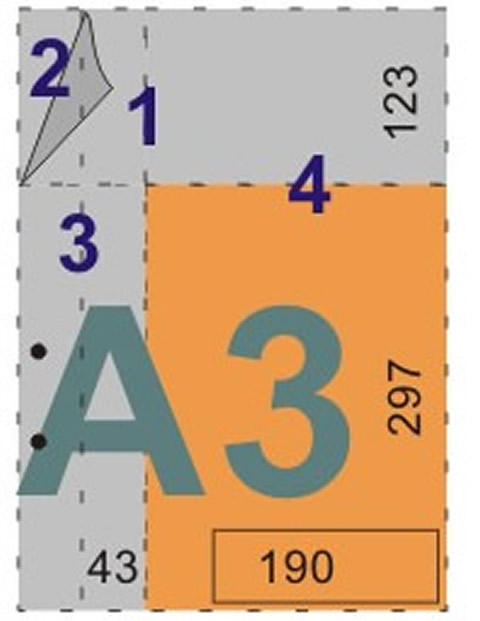

• składanie rysunków o wymiarach formatu a3 do wpinania z listwą

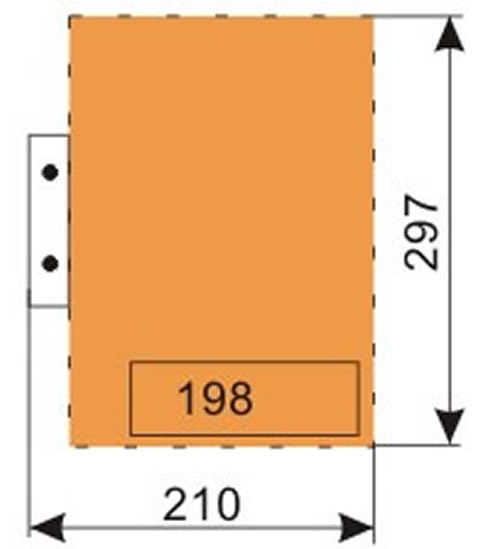

• składanie rysunków o wymiarach formatu a4 do wpinania z listwą

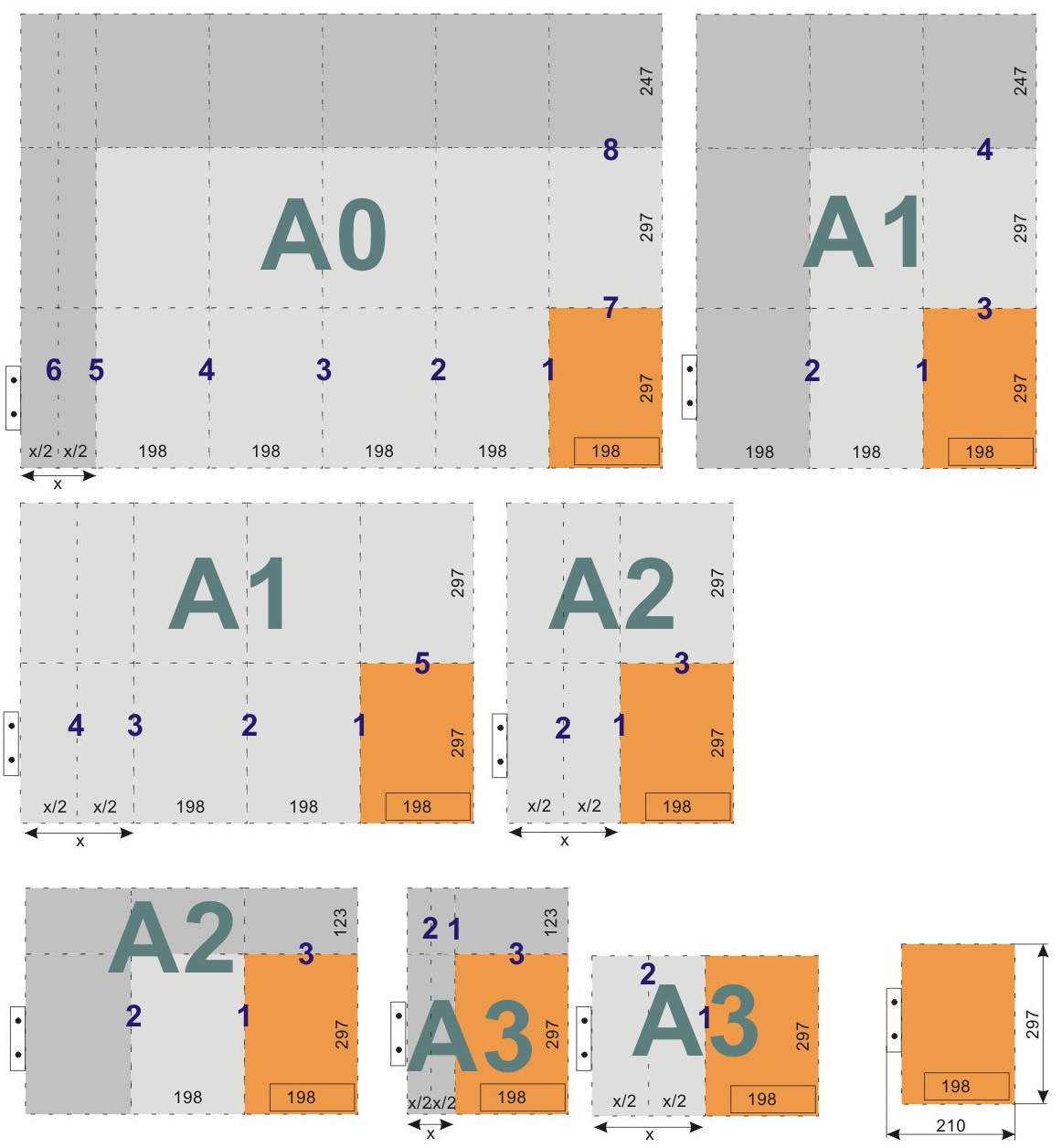

Składanie rysunków do wpinania do skoroszytów za pomocą specjalnej listwy samoprzylepnej lub specjalnej listwy umożliwiającej wpinanie do dokumentacji bindowanej, można też to wykonać z kartonu.

Specjalne listwy do kupienia w firmie PolGer.

Rysunki z ramką a więc powyżej A0 należy sobie odpowiednio przeliczyć.

NAGRYWANIE I NADRUK PŁYT CD DVD BLUE-RAY, GALERIA PAPIERU

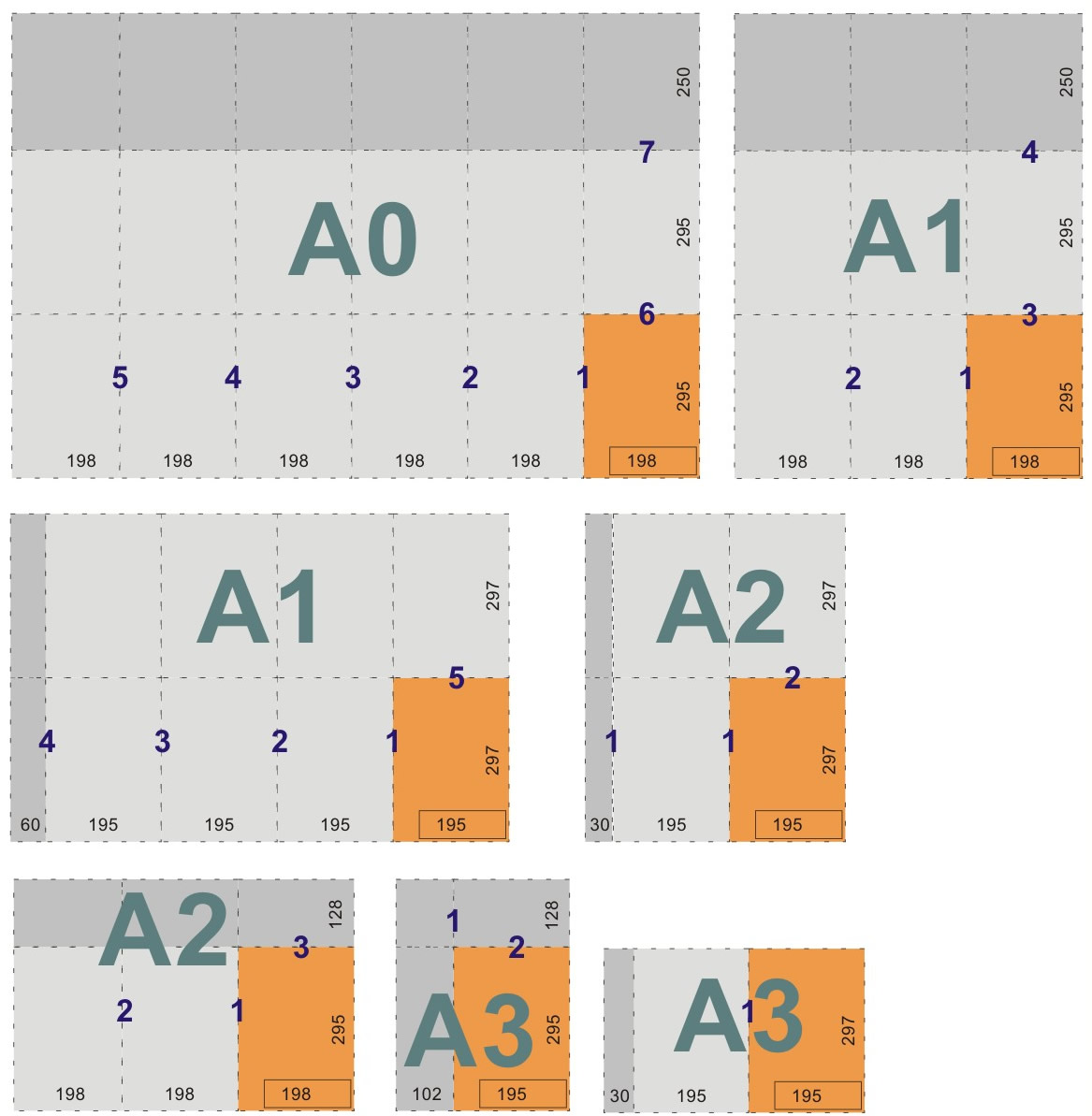

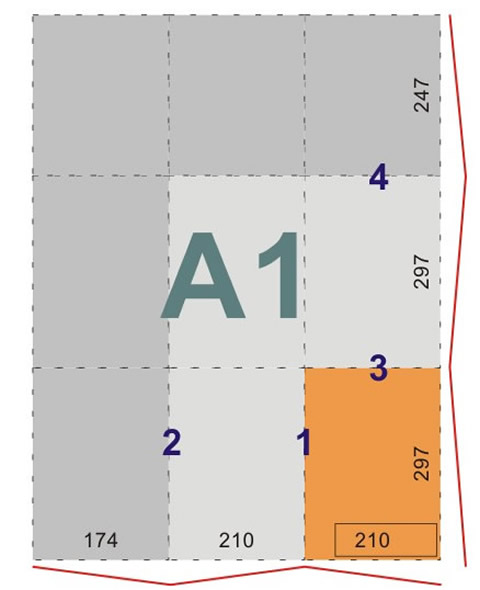

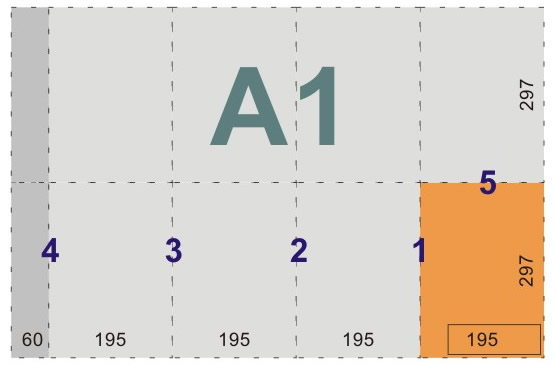

Składanie rysunków do ofertowki

• składanie rysunków o wymiarach formatu a0 do ofertówki

• składanie rysunków o wymiarach formatu a1 do ofertówki

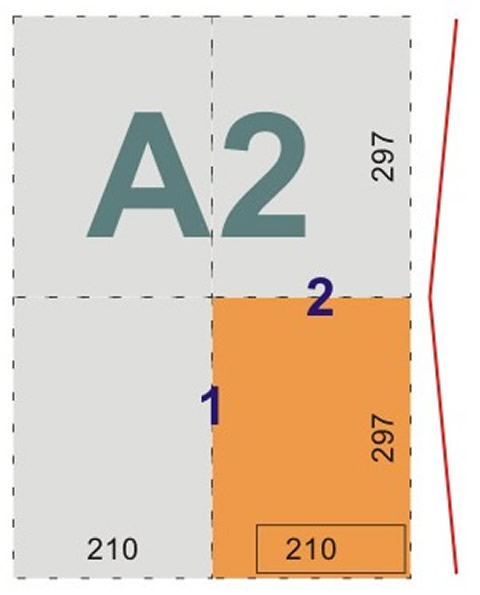

• składanie rysunków o wymiarach formatu a2 do ofertówki

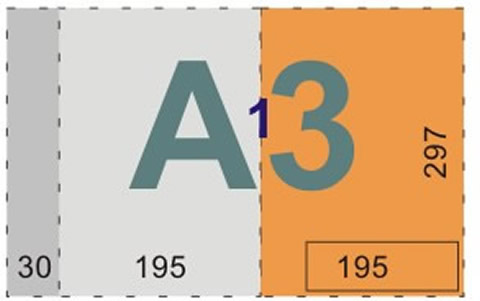

• składanie rysunków o wymiarach formatu a3 do ofertówki

Składanie rysunków do tzw. ofertówki.

Rysunki z ramką a więc powyżej A0 należy sobie odpowiednio przeliczyć.

Medale, odznaki, przypinki, puchary, statuetki

Tabela znormalizowanych formatów papieru

SERIA A		SERIA B		SERIA C
format papieru	wymiary [mm]	format papieru	wymiary [mm]	format papieru	wymiary [mm]
A0	841 x 1189	B0	1000 x 1414	C0	917 x 1297
A1	594 x 841	B1	707 x 1000	C1	648 x 917
A2	420 x 594	B2	500 x 707	C2	458 x 648
A3	297 x 420	B3	353 x 500	C3	324 x 458
A4	210 x 297	B4	250 x 353	C4	229 x 324
A5	148 x 210	B5	176 x 250	C5	162 x 229
A6	105 x 148	B6	125 x 176	C6	114 x 162
A7	74 x 105	B7	88 x 125	C7	81 x 114
A8	52 x 74	B8	62 x 88	C8	57 x 81
A9	37 x 52	B9	44 x 62	C9	40 x 57
A10	26 x 37	B10	31 x 44	C10	28 x 40

Materiały powiązane + schematy do pobrania:

• kompletna tabela wymiarów i formatów papieru normy europejskiej i amerykańskiej
• schemat składania rysunków technicznych do teczek i kopert (formaty a0 a1 a2 a3 a4 A5) wersja do pobrania
• schemat składania rysunków technicznych do skoroszytów (formaty a0 a1 a2 a3 a4 a5 a6) wersja do pobrania
• schemat składania rysunków technicznych do wpinania z listwą (Formaty A0 A1 A2 A3 A4) wersja do pobrania
• schemat składania rysunków technicznych do ofertówkI (FORMATY A0 a1 a2 a3 a4 a5 a6) wersja do pobrania
• TabEla znormalizowanych formatów papieru - norma ISO 216 (formaty A0 b0 c0 a1 b1 c2 a2 b2 c2 a3 b3 c3 a4 b4 c4 a5 b5 c5) oraz norma amerykańska
